FRAME RELAY
I. Pendahuluan
Saat ini komunikasi data telah menjadi satu kebutuhan yang pokok terutama bagi perusahaan-perusahaan bisnis/institusi-institusi pemerintahan. Komunikasi yang terjadi tidak hanya sebatas satu area local tertentu saja tetapi juga area-area di wilayah lain sehingga membentuk satu area jaringan yang luas (WAN). Untuk melakukan koneksi di jaringan yang berskala luas biasanya
dapat dilakukan dengan menyewa perantara penyedia jasa telekomunikasi. Namun cost yang dibutuhkan sangat mahal belum lagi harus dilengkapi peralatan perangkat-perangkat keras yang rumit dan mahal pula. Tidak semua perusahaan memiliki anggaran yang cukup untuk membiayai pengadaan fasilitas tersebut dan membayar sewa-sewa ke provider telekomunikasi (seperti sewa bandwidth ,dan sewa lain-lainnya). Salah satu alternatif yang dapat kita gunakan untuk memecahkan permasalahan tersebut, yaitu kita bisa menggunakan Frame Relay.
dapat dilakukan dengan menyewa perantara penyedia jasa telekomunikasi. Namun cost yang dibutuhkan sangat mahal belum lagi harus dilengkapi peralatan perangkat-perangkat keras yang rumit dan mahal pula. Tidak semua perusahaan memiliki anggaran yang cukup untuk membiayai pengadaan fasilitas tersebut dan membayar sewa-sewa ke provider telekomunikasi (seperti sewa bandwidth ,dan sewa lain-lainnya). Salah satu alternatif yang dapat kita gunakan untuk memecahkan permasalahan tersebut, yaitu kita bisa menggunakan Frame Relay.
I.I Pengantar Frame Relay
Frame Relay adalah protokol packet-switching yang menghubungkan perangkat-perangkat telekomunikasi pada satu Wide Area Network (WAN). Protokol ini bekerja pada lapisan Fisik dan Data Link pada model referensi OSI Protokol Frame Relay menggunakan struktur Frame yang menyerupai LAPD, perbedaannya adalah Frame Header pada LAPD digantikan oleh field header sebesar 2 bita pada Frame Relay.
Frame Relay adalah protokol WAN yang memiliki performa tinggi. Beroperasi pada physical layer dan data link layer OSI referensi model, Frame Relay merupakan komunikasi data packet-switched yang dapat menghubungkan beberapa perangkat jaringan dengan multipoint WAN. Frame Relay merupakan standar yang dikeluarkan oleh CCITT (Consultative Committee for International Telegraph and Telephone) dan ANSI (American National Standards Institute) untuk proses pengiriman data melalui PDN (Public Data Network). Pengiriman informasi dilakukan dengan membagi data menjadi paket. Setiap paket dikirimkan melalui rangkaian WAN switch sebelum akhirnya sampai kepada tujuan. (www.total.or.id,Pengertian Frame Relay)
Frame relay adalah cara mengirimkan informasi melalui wide area network (WAN) yang membagi informasi menjadi frame atau paket. Masing-masing frame mempunyai alamat yang digunakan oleh jaringan untuk menentukan tujuan. Frameframe akan melewati switch dalam jaringan frame relay dan dikirimkan melalui “virtual circuit” sampai tujuan.(www.mudji.net)
Standar internasional untuk akses jaringan dengan penyakelaran paket yang pertama muncul adalah X.25, yang direkomendasikan oleh CCITT (kini ITU-T) pada tahun 1976. Frame Relay yang muncul setelah X.25 ternyata jauh lebih efektif daripada X.25, karena X.25 kerjanya menjadi lambat karena adanya koreksi dan deteksi kesalahan. Frame Relay memiliki sedikit perbedaan; ia mendefinisikan secara berulang header-nya pada bagian awal dari frame, sehingga dihasilkan header frame normal 2-byte (satu byte atau octet terdiri dari delapan bit). Header Frame Relay dapat juga diperluas menjadi tiga atau empat byte untuk menambah ruang alamat total yang disediakan. Piranti-piranti pengguna ditunjukkan sebagai pengarah-pengarah LAN, karena hal tersebut merupakan aplikasi Frame Relay yang berlaku secara umum. Tentu saja mereka dapat juga merupakan jembatanjembatan LAN, Host atau front-end processor atau piranti lainnya dengan sebuah antarmuka Frame Relay.
(www.elektro-indonesia.com, Frame Relay dan Perkembangannya)

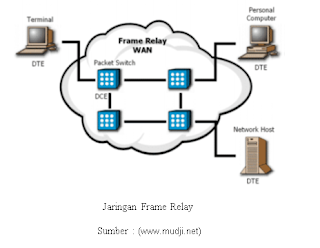

Sebuah jaringan frame relay terdiri dari “endpoint” (PC, server, komputer host), perangkat akses frame relay (bridge, router, host, frame relay access device/FRAD) dan perangkat jaringan (packet switch, router, multiplexer T1/E1).
Perangkat-perangkat tersebut dibagi menjadi dua kategori yang berbeda yaitu sebagai berikut:
1. DTE: Data Terminating Equipment
DTE adalah node, biasanya milik end-user dan perangkat internetworking. Perangkat DTE ini mencakup “endpoint” dan perangkat akses pada jaringan Frame Relay. DTE yang memulai suatu pertukaran informasi.
2. DCE: Data Communication Equipment
DCE adalah perangkat “internetworking” pengontrol “carrier”. Perangkatperangkat ini juga mencakup perangkat akses, teatpi terpusat di sekitar perangkat jaringan. DCE merespon pertukaran informasi yang dimulai oleh perangkat DTE.
I. Format Frame Relay
Format Frame Relay terdiri atas bagian-bagian sebagai berikut:
1. Flags
Membatasi awal dan akhir suatu frame. Nilai field ini selalu sama dan dinyatakan dengan bilangan hexadesimal 7E atau 0111 1110 dalam format biner. Untuk mematikan bilangan tersebut tidak muncul pada bagian frame lainnya, digunakan prosedur Bit-stuffing dan Bit-destuffing.
2. Address
Terdiri dari beberapa informasi:
1. Data Link Connection Identifier (DLCI), terdiri dari 10 bita, bagian pokok dari header Frame Relay dan merepresentasikan koneksi virtual antara DTE dan Switch Frame Relay. Tiap koneksi virtual memiliki 1 DLCI yang unik.
2. Extended Address (EA), menambah kemungkinan pengalamatan transmisi data dengan menambahkan 1 bit untuk pengalamatan
3. C/R, menentukan apakah frame ini termasuk dalam kategori Perintah (Command) atau Tanggapan (Response)
4. FECN (Forward Explicit Congestion Notification), indikasi jumlah frame yang dibuang karena terjadinya kongesti di jaringan tujuan.
5. BECN (Backward Explicit Congestion Notification), indikasi jumlah frame yang mengarah ke switch FR tersebut tetapi dibuang karena terjadinya kongesti di jaringan asal
6. Discard Eligibility, menandai frame yang dapat dibuang jika terjadi kongesti di jaringan
3. Data
Terdiri dari data pada layer di atasnya yang dienkapsulasi. Tiap frame yang panjangnya bervariasi ini dapat mencapai hingga 4096 oktet.
4. . Frame Check Sequence
Bertujuan untuk memastikan integritas data yang ditransmisikan. nilai ini dihitung perangkat sumber dan diverifikasi oleh penerima. (id.wikipedia.org, Frame Relay) Header Frame Relay terdiri dari deretan angka sepuluh bit, DLCI (Data Link Connection Identifier)-nya merupakan nomor rangkaian virtual Frame Relay yang berkaitan dengan arah tujuan frame tersebut. Dalam hal hubungan antar kerja LAN-WAN, DLCI ini akan menunjukkan port-port yang merupakan LAN pada sisi tujuan yang akan dicapai. Adanya DLCI tersebut memungkinkan data mencapai simpul (node) Frame Relay yang akan dikirimi melalui jaringan dengan menempuh proses tiga langkah yang sederhana yakni:
• Memeriksa integritas dari frame-nya dengan menggunakan FCS (Frame
Check Sequence). Jika melalui pemeriksaan ini diketahui adanya suatu
kesalahan, frame tersebut akan dibuang.
• Mencari DLCI dalam suatu tabel. Jika DLCI tersebut tidak didefinisikan untuk
link (hubungan) yang dimaksud, frame akan dibuang.
• Mengirim ulang (disebut merelay) frame tersebut menuju tujuannya dengan
mengirimnya ke luar, ke port atau trunk (jalur) yang telah dispesifikasikan
dalam daftar tabelnya.
Dengan demikian, simpul Frame Relay tidak melakukan banyak langkah pemrosesan sebagaimana halnya dalam protokol-protokol yang mempunyai keistimewaan penuh seperti X.25. Deskripsi yang menunjukkan pemrosesan langkah-langkah untuk error recovery (pemulihan akibat adanya kesalahan) dan frame non-informasi untuk X.25 akan
jauh lebih rumit. Rangkaian-rangkaian pada Frame Relay merupakan rangkaian Virtual Circuit (VC). VC ini diatur sejak awal secara administratif baik oleh operator jaringan melalui sistem manajemen jaringan ( disebut PVC; permanent virtual circuit), maupun melalui suatu basis call-by-call dalam aliran data normal dengan menggunakan suatu perintah dari pengguna jaringannya (disebut SVC; switched virtual circuit). Untuk X.25, metode normal penciptaan panggilan (call set-up) adalah dengan SVC. Karena VC pada Frame Relay pada umumnya menentukan atau mendefinisikan suatu hubungan antara dua LAN. Sebuah VC baru tentu dibutuhkan jika akan memasang sebuah LAN yang baru ke jaringan tersebut, yang dapat di-setup melalui PVC atau SVC.
IV. Virtual Circuit (VC) Frame Relay
Suatu jaringan frame relay sering digambarkan sebagai awan frame relay (frame relay cloud), karena jaringan frame relay network bukan terdiri dari satu koneksi fisik antara “endpoint” dengan lainnya, melainkan jalur/path logika yang telah didefinisikan dalam jaringan. Jalur ini didasarkan pada konsep virtual circuit (VC). VC adalah duaarah (twoway), jalur data yang didefinisikan secara software antara dua port yang membentuk saluran khusur (private line) untuk pertukaran informasi dalam jaringan.Terdapat dua tipe virtual circuit (VC):
• Switched Virtual Circuit (SVC)
• Permanent Virtual Circuit (PVC)
1. Switched Virtual Circuit (SVC)
Switched Virtual Circuits (SVC), adalah koneksi sementara yang digunakan ketika terjadi transfer data antar perangkat DTE melewati jaringan Frame Relay. Terdapat empat status pada sebuah SVC :
Empat status pada SVC :
1. Call setup
2. Data transfer
3. Idling
4. Call termination
Status SVC
Call Setup
Call Setup: Dalam status awal memulai komunikasi, virtual circuit (vc) antar dua perangkat DTE Frame Relay terbentuk.
Data Transfer : Kemudian, data ditransfer antar perangkat DTE melalui virtual circuit (vc).
Idling: Pada kondisi “idling”, koneksi masih ada dan terbuka, tetapi transfer datatelah berhenti.
Call Termination: Setelah koneksi “idle” untuk beberapa perioda waktu tertentu,
koneksi antar dua DTE akan diputus.
1. Permanent Virtual Circuit
PVC adalah jalur/path tetap, oleh karena itu tidak dibentuk berdasarkan permintaan atau berdasarkan “call-by-call”. Walaupun jalur aktual melalui jaringan berdasarkan variasi waktu ke waktu (TDM) tetapi “circuit” dari awal ke tujuan tidak akan berubah. PVC adalah koneksi permanen terus menerus seperti “dedicated point-to-point circuit”.
Perbandingan PVC dan SVC
PVC lebih populer karena menyediakan alternatif yang lebih murah dibandingkan “leased line”. Berbeda dengan SVC, PVC tidak pernah putus (disconnect), oleh karena itu, tidak pernah terdapat status “call setup” dan “termination”. Hanya terdapat 2 status :
· Data transfer
· Idling
V. Prinsip Kerja Frame Relay
Frame Relay merupakan suatu layanan data paket yang memungkinkan beberapa pengguna menggunakan satu jalur transmisi pada waktu yang bersamaan. Untuk lalu lintas komunikasi yang padat, Frame Relay jauh lebih efisien daripada sirkit sewa (leased line) yang disediakan khusus untuk satu pelanggan (dedicated), yang umumnya hanya terpakai 10% sampai 20% dari kapasitas lebar pita (bandwidth)-nya. Dalam teknik telekomunikasi, penyakelaran paket (packet switching) dikembangkan untuk memenuhi komunikasi data yang sifatnya cepat dan akurat. Sebuah paket dapat digambarkan seperti sebuah amplop atau sampul surat tercatat, mempunyai alamat tujuan, alamat pengirim atau alamat kembali jika kiriman tidak sampai dan tentu saja isi pesannya atau beritanya sebagai hal yang pokok.
Gambar 1. (a) Struktur dasar frame, (b) Field informasi pada X.25 (c) Struktur frame pada Frame Relay, dan (d) Format header pada Frame Relay
Gambar 2a dan Gambar 2b menyatakan uraian isi information field pada paket X.25. Gambar 1c dan Gambar 1d masing masing menyatakan struktur frame dan header (kepala paket) pada Frame Relay. Header merupakan data tambahan pada informasi yang dikirimkan, berisi tanda pengenal pengirim maupun penerima serta tanda-tanda lain yang diperlukan untuk menjamin penyampaian yang benar dari seluruh informasinya (lihat Gambar 2b dan Gambar 2d).
Pendeteksi Error pada Frame Relay
Frame Relay menerapkan pendeteksi “error” pada saluran transmisi, tetapi Frame Relay tidak memperbaiki “error”. Jika terdeteksi sebuah “error”, frame akan dibuang (discarded) dari saluran transmisi. Proses seperti ini disebut :
Cyclic redundancy check (CRC)
Cyclic redundancy check (CRC) adalah sebuah skema “error-checking” yang mendeteksi dan membuang data yang rusak (corrupted). Fungsi yang memperbaiki error (Error-correction) (seperti pengiriman kembali/retransmission data) diserahkan pada protokol layer yang lebih tinggi (higher-layer). (www.mudji.net, Telecommunications And Internetworking)
Pembuangan Data
Untuk menjaga mekanisme dasar Frame Relay sesederhana mungkin, ada satu aturan dasar, yakni jika ada suatu masalah dengan penanganan suatu frame, maka langsung saja frame tersebut dibuang. Dua prinsip yang menyebabkan adanya pembuangan adalah hasil dari adanya deteksi kesalahan pada data atau adanya kemacetan seperti jaringannya terbebani secara berlebihan (overloaded). Bagaimana jaringan dapat membuang frame-frame tanpa menghancurkan integritas komunikasi? Jawabannya terletak pada adanya intelegensi atau kecerdasan pada piranti di titik akhir (endpoint) seperti PC, stasiun kerja (workstation) dan host. Piranti-piranti pada titik akhir ini beroperasi dengan protokol-protokol multilevel yang dapat mendeteksi dan memulihkan atau membentuk kembali data yang hilang dalam jaringan.
Pemulihan oleh Protokol pada Lapisan yang Lebih Tinggi
Bagaimana sebuah protokol pada lapisan yang lebih tinggi memulihkan dari hilangnya sebuah frame? Ia menjaga jalur urutan dari urutan angka-angka berbagai frame yang dikirim dan diterimanya. Suatu kode balasan atau tanda terima (acknowledgements) dikirim untuk memberitahukan kepada sisi pengirim, nomor-nomor frame mana yang telah diterima dengan baik. Jika suatu urutan nomor hilang, sesudah menunggu selama periode waktu istirahat, sisi penerima akan meminta suatu transmisi ulang. Dengan demikian piranti di kedua sisi tersebut menjamin bahwa semua frame pada akhirnya diterima tanpa kesalahan. Fungsi ini terjadi pada lapisan 4 (Transport layer), dalam protokol-protokol seperti TCP/IP dan Lapisan Transport (level 4) OSI. Sebaliknya, jaringan X.25 membentuk fungsi ini pada lapisan 2 dan 3, dan terminal-terminal akhir (endpoint) tidak perlu menduplikasi fungsi tersebut dalam lapisan 4. Sebuah frame yang hilang akan menghasilkan transmisi ulang semua frame yang tak ada pemberitahuannya bahwa ia telah sampai. Pemulihan seperti ini memerlukan siklus ekstra dan memori dalam komputer-komputer di terminal akhir, ia menggunakan lebarpita jaringan tambahan untuk mentransmisi ulang frame-frame. Akibat paling buruk dari kondisi ini adalah menyebabkan tundaan yang besar bagi waktu istirahat pada lapisan yang lebih tinggi, yakni waktu yang dipakai untuk menunggu frame tersebut untuk datang sebelum menyatakannya sebagai frame yang hilang, serta waktu yang dipakai untuk melakukan transmisi ulang. Oleh sebab itu walaupun lapisan yang lebih tinggi dapat memulihkan ketika pembuangan terjadi, faktor terbesar yang menyumbang kinerja keseluruhan dari sebuah jaringan adalah kemampuan dari jaringan tersebut untuk meminimumkan terjadinya pembuangan frame. Pertanyaan berikut adalah: apa yang menyebabkan frame-frame dibuang? Dua sebab yang paling utama adalah kesalahan bit (bit error) dan kemacetan atau kongesti (congestion).
Pembuangan Frame yang Disebabkan oleh Kesalahan Bit
Jika kesalahan terjadi di dalam frame-nya, yang umumnya disebabkan oleh derau pada jaringan, ia akan terdeteksi melalui FCS setelah frame diterima. Tak seperti pada X.25, simpul yang mendeteksi kesalahan tidak meminta pengirimnya untuk mengirim ulang framenya. Simpul tersebut langsung membuang frame dan melanjutkan menerima frame berikutnya. Kondisi ini tergantung pada kecerdasan PC atau stasiun kerja tempat data berasal untuk mengenali bahwa kesalahan telah terjadi dan mengirim ulang datanya. Dikarenakan oleh biaya yang tinggi oleh adanya pemulihan pada lapisan-lapisan yang lebih tinggi, pendekatan ini akan mengundang masalah pada efisiensi jaringan jika jalurnya memiliki derau yang cukup besar dan jelas akan menimbulkan banyak kesalahan. Namun demikian, kini semakin banyak tulangpunggung jaringan berbasis pada optik fiber yang mempunyai laju kesalahan sangat rendah, maka frekuensi kesalahan yang berdampak pada pemulihan data pada titik akhir pada jalur jaringan semacam itu begitu rendah, sehingga bukan merupakan suatu masalah. Dengan demikian, Frame Relay memiliki keunggulan hanya pada jalur-jalur jaringan yang bersih dengan tingkat kesalahan yang rendah.
Pembuangan frame yang Disebabkan oleh Kemacetan
Pembuangan frame yang lebih sering terjadi adalah akibat dari kemacetan dalam jaringan. Kemacetan terjadi baik disebabkan oleh suatu simpul jaringan yang menerima lebih banyak frame dibanding kemampuan untuk memprosesnya (disebut kemacetan penerimaan), atau ketika ia dituntut untuk mengirim lebih banyak frame melewati jalur yang dipilihnya daripada kecepatan yang diijinkan oleh jalur tersebut (disebut kemacetan jalur). Dalam kasus lainnya adalah ketika rangkaian penyangga-penyangga simpul (node's buffer) yakni memori yang bersifat temporer untuk frame-frame yang masuk ketika menunggu pemrosesan atau antrian frameframe yang ke luar menjadi terisi penuh dan simpul tersebut harus membuang frame-frame sampai penyangganya mempunyai ruangan atau tempat. Jika lalu lintas LAN demikian padat, probabilitas kemacetan yang terjadi dapat menjadi tinggi, kecuali penggunanya membangun demikian banyak, baik jalur maupun penyakelarnya, yang berdampak membayar lebih banyak dari yang semestinya untuk biaya jaringannya. Maka sangat penting bahwa jaringan Frame Relay harus mempunyai kinerja yang baik untuk menangani kemacetan maupun meminimumkan pembuangan frame.
Kontrol Kongesti pada Jaringan Frame Relay
Terjadinya kontrol kongesti pada jaringan bila terjadi kelebihan beban. Ada dua kemungkinan mengatasi kelebihan beban dalam jaringan :
1. Panggilan yang baru di blok,dan
2. Menyesuaikan dengan situasi jaringan (membuat sumber- sumber baru atau dengan mengurangi perintah di dalam jaringan atau dengan mengurangi tambahan servis).
Suatu jaringan Frame Relay membawa keuntungan data "bursty" pada trafik sebagaimana keputusan memblok panggilan baru hanya dilaksanakan jika kapasitas kombinasi rata-rata (tidak maksimum) pada arus panggilan akan dilebihkan. Solusi dari kongesti dalam jaringan Frame Relay adalah mencoba mengadabtasikan jumlah masukan dari frame-frame ke dalam bagian arus kongesti. Sebab "flow control" tidak tersedia pada layer-2 interface user-network (flow control dalam Frame Relay terjadi pada end-to-end), ini tidak dapat digunakan untuk mengontrol "kongesti" seperti kasus dalam beberapa jaringan packet-switch. Atau jika terjadi kongesti, masing-masing user harus mendeteksi kongesti secara "implisit"(dengan mengamati beberapa penggunaan servis), atau ketika jaringan mendeteksi suatu keadaan kongesti, secara "eksplisit" harus diberitahukan kepada user. User harus mengambil tindakan mengurangi jumlah frame-frame yang dimasukkan ke dalam jaringan.
Kongesti terjadi ketika sumber jaringan kelebihan beban, sumber akan menjadi individual transmission link, kelompok buffer penuh pada node-intermediate atau pada sistem tujuan atau proses dalam salah satu dari sistem-sistem ini. Kongesti mungkin juga terjadi karena adanya gangguan. Bahwa kontrol kongesti tidak dapat tercapai dengan menambahkan sumbersumber dalam jaringan dalam formasi kapasitas buffer atau menambah kecepatan link lebih tinggi. Kedua-duanya tidak dapat dikontrol dengan konfigurasi balans; sebab kejadian trafik dapat diramalkan, kemacetan masih dapat terjadi. Kongesti mungkin "inherent" terjadi dalam beberapa jaringan packet dan jaringan Frame Relay tanpa kecuali. Sebab itu hal ini penting untuk memiliki "strategi" kontrol kongesti untuk jaringan Frame Relay. Jika beban trafik terus meningkat, kongesti akan menjadi semakin serius (parah) dan beban prosesor sistem akan semakin berat, serta dapat mengakibatkan kegagalan sistem. Untuk mencegah terjadinya kegagalan sistem ini, diperlukan suatu kontrol kongesti yang dapat mengurangi beban sistem.
Pendekatan untuk kontrol kongesti dalam jaringan Frame Relay
Ada 3 (tiga) pendekatan utama untuk kontrol kongesti dalam jaringan Frame Relay :
1. User mendeteksi secara implisit daerah kongesti pada jaringan,
2. User dapat mengindikasi jaringan yang mana dari frame-frame mungkin dibuang pada saat terjadi kongesti, dan
3. Pemberitahuan diberikan pada user pada saat jaringan itu sendiri mendeteksi adanya kongesti.
CCITT memberikan Rekomendasi I.370 tentang manajemen kongesti untuk ISDN tentang frame relaying bearer service, yaitu tindakan untuk menyelesaikan pencegahan kongesti dihubungkan dengan respon pada jaringan dan end- user. Rekomendasi juga menetapkan bahwa meskipun pemberitahuan kongesti tidak sesuai perintah, ini sangat diperlukan. User dapat menetapkan kongesti yang implisit didasarkan pada suatu jumlah parameter-parameter sebagai contoh jumlah REJ yang diterima, rate kehilangan frame yang terjadi atau throughput dari call. Kontrol biasanya digunakan dengan memvariasikan ukuran window. Untuk contoh di dalam sistem prediksi-dasar yang digambarkan belakangan ini, perbedaan window meningkatkan/menurunkan "algoritma" yang digunakan tergantung daerah kongesti mana yang diantisipasi. Di dalam rencana (scheme) Bandwidth Management (BMW), end-user menegosiasi dengan jaringan selama tahap pembentukan call bagi suatu jaminan throughput (Committed Information Rate = CIR). Selama tahap pentransferan data, jaringan memonitor rate dari frame yang mana yang dikirim oleh end-user. Jika rate kedatangan berlebihan sesuai throughput yang disetujui, beberapa frame dikirim di atas level yang diberi label (menggunakan indikator Discard Eligibility = DE) sesuai kelebihan frame. Frame-frame yang dikirim di bawah level diberi label committed frames. Pada saat jaringan terjadi kongesti, kelebihan frame dibuang. Ketika tidak terjadi kongesti, end-user mungkin meningkatkan rate pengiriman di atas negosiasi yang disetujui. Penerapan BMW untuk call admittance dan kontrol kongesti digunakan dalam jaringan ATM. Secara eksplisit skema dasar pada jaringan mengetahui antrian buffer occupancy dan tingkat yang mana dari link individu yang mungkin overload (kelebihan beban). Informasi Explicit Binary Feedback (EBF) dapat digunakan langsung pada kondisi kongesti, dan dalam rekomendasi I.370 menjelaskan daerah kongesti. Untuk transfer kontrol-tujuan (tempat untuk rate-control yang mana biasanya berfungsi pada layer-transport) untuk meneruskanpemberitahuan kongesti secara eksplisit. Dalam keadaaan transfer kontrol-sumber (dimana informasi menyusun window dengan baik) mengirimkan informasi langsung pada backward memberitahu kongesti secara eksplisit. Pemberitahuan yang mungkin dapat mengidikasikan letak dalam frame yang menormalkan travelling langsung tepat pada sisa overhead (di atas) dengan teknik pendekatan. Satu lagi bentuk secara eksplisit yang betul-betul dipertimbangkan untuk panggilan Stop Duration. Dalam skema, jaringan secara terus-menerus memonitor kedatangan frame-frame di dalam buffer. Jika penempatan frame yang lain dapat menekan dalam buffer- occupancy melebihi beberapa threshold, pengiriman akan "stop message" oleh jaringan ke pengirim end-user menjawab dan seluruhnya berhenti pada trafik layer-3. Selama parameter dibawa dalam menentukan "stop message" setelah periode yang mana boleh mengirim lagi ke trafik.
Teknik prediksi untuk mengatasi kongesti
Teknik menghindari kongesti secara implisit digunakan metode dasar prediksi dengan metode Kalman-filter, dengan menggunakan Kalman Congestion Avoidance Scheme (CAS). Observasi throughput pada level particular virtual circuit dapat digunakan untuk menyimpulkan mengenai gambaran status kongesti dalam jaringan. Pengiriman user dapat digunakan sebagai aksi pencegahan untuk menghindari kongesti sebelum benar-benar terjadi, atau alternatif/kemungkinan lain terjadi penambahan jumlah aliran trafik yang diharapkan dapat mengantisipasi beban pada jaringan.
Skema ini memerlukan 4 (empat) tahap :
1. Observasi throughput.
2. Membuat prediksi level kongesti.
3. Keputusan dibuat sesuai untuk menambah atau mengurangi beban trafik.
4. Window ditambahkan atau dikurangi dalam line dengan tegas.
Perputaran diulang pada beberapa preset interval pengamatan. Solusi terbaik bagi kontrol kongesti dalam jaringan Frame Relay adalah satu dasar dalam penanggulangan kongesti lebih baik dari pada pendeteksian yang sederhana dan penemuan kembali (recorvery) dan ini telah ditetapkan dalam rekomendasi CCITT. Teknik dasar prediksi kita seringkali menggunakan pendekatan untuk penanggulangan kongesti dan akan bekerja ketika jaringan tidak memberikan pemberitahuan adanya kongesti pada user. Hal ini tidak memerlukan kerja lebih dengan jaringan dan frame-frame untuk implementasi. Ini seperti halnya suatu kombinasi dari skema ini dengan beberapa bentuk pemberitahuan yang eksplisit akan menjadi suatu kekuatan penuh untuk mencegah terjadinya kongesti di dalam jaringan Frame Relay.
V. Implementasi Frame Relay
Frame Relay dapat digunakan untuk jaringan publik dan jaringan “private” perusahaan atau organisasi.
a. Jaringan Publik
Pada jaringan publik Frame Relay, “Frame Relay switching equipment” (DCE) berlokasi di kantor pusat (central) perusahaan penyedia jaringan telekomunikasi. Pelanggan hanya membayar biaya berdasarkan pemakain jaringan, dan tidak dibebani administrasi dan pemeliharan perangkat jaringan Frame Relay.
b. Jaringan “Private”
Pada jaringan “private” Frame Relay, administrasi dan pemeliharaan jaringan adalah tanggungjawab perusahaan (private company). Trafik Frame Relay diteruskan melalui “interface” Frame Relay pada jaringan data. Trafik “Non-Frame Relay” diteruskan ke jasa atau aplikasi yang sesuai (seperti “private branch exchange” [PBX] untuk jasa telepon atau untuk aplikasi “video-teleconferencing”).
VI. Keuntungan Frame Relay
Frame Relay menawarkan alternatif bagi teknologi Sirkuit Sewa lain seperti jaringan X.25 dan sirkuit Sewa biasa. Kunci positif teknologi ini adalah :
· Sirkuit Virtual hanya menggunakan lebar pita saat ada data yang lewat di dalamnya, banyak sirkuit virtual dapat dibangun secara bersamaan dalam satu jaringan transmisi.
· Kehandalan saluran komunikasi dan peningkatan kemampuan penanganan error pada perangkat-perangkat telekomunikasi memungkinkan protokol Frame Relay untuk mengacuhkan Frame yang bermasalah (mengandung error) sehingga mengurangi data yang sebelumnya diperlukan untuk memproses penanganan error.
